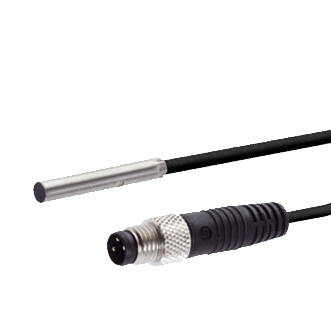

NJ3-E2SK
Détecteur de proximité inductif
Série NJ
- Sans contact, sans usure et non court-circuitant
- Disponible à partir de 3 mm de diamètre
Données techniques
| Modèle | Détecteur de proximité inductif |
| Poids | 0.01 [kg] |
| Protection de IEC 60529 | IP67 |
| Type de raccordement | Câble/Fiche |
| Taille de fabrication | NJ |
| Tension d'emploi nominale | 24 [V DC] |
| Courant de fonctionnement nominal | 100 [mA] |
| Tension d'isolement nominale | 75 [V DC] |
| Courant de court-circuit nominal | 100 [A] |
| Distance de détection nominale Sn | 1.00 [mm] |
| Tension de service | 10 ... 30 [V DC] |
| Tension de service max. | 30 [V DC] |
| Tension de service min. | 10 [V DC] |
| Témoin de mise sous tension | Non |
| Température de service | -25 ... +70 [°C] |
| Température de fonctionnement max. | +70 [°C] |
| Température de fonctionnement min. | -25 [°C] |
| Type de montage | en affleurement |
| Exécution électrique | CC, tension continue |
| Affichage de fonction | Oui |
| Matériau du boîtier | Acier inoxydable |
| Distance de détection assurée Sa | 0,80 [mm] |
| Norme de base | IEC 60947-5-2 |
| Longueur de câble | 0.3 [m] |
| Câble-Ø D | 2.4 [mm] |
| Non court-circuitant | Oui |
| Capacité de charge max. | 150 [μF] |
| Courant à vide amorti max. | 5 [mA] |
| Courant à vide max. | 12 [mA] |
| Courant à vide non amorti max. | 2 [mA] |
| Portée réelle Sr | 1 [mm] |
| Ondulation résiduelle max. | 10 [%] |
| Sortie de commutation | PNP |
| Fréquence de commutation | 3500 [Hz] |
| Fonction de commutation | Contact à fermeture (NO) |
| Ø du câble | 3 [mm] |
| Chute de tension | 2.0 [V] |
| Type de connecteur | M8x1 |
| Profondeur | 27 [mm] |
| Température ambiante | -25 ... +70 [°C] |
| Protégé contre l’inversion de polarité | Oui |
| Matériau de la surface active | PBT |
| Matériau gaine de câble | PUR |
| Précision de répétition | <5 [%] |
| Homologation | CE |
| Rayon de courbure pour l'application de chaînes porte-câbles min. | 5xØ |
| Rayon de courbure min. en cas d’installation fixe | 3xØ |
| Raccordement | Câble avec fiche |
