GH6060-B

Chwytaki dwuszczękowe równoległe o dużym skoku
Seria GH6000

Możliwe do 25% dłuższe szczęki chwytające niż standardowo
Maksymalne pochłanianie sił i momentów umożliwia elastyczne użytkowanie przy zachowaniu maksymalnej dynamiki.
Ponad 30% wydajniejsze niż standardowo
Optymalizacja ciężaru i siły obniża koszty ich użytkowania, ponieważ wszystkie komponenty mają mniejsze wymiary.
Bezusterkowa praca ciągła
Nasza bezkompromisowa jakość „Made in Germany” gwarantuje do 10 mln cykli bez konserwacji.
Zabezpieczenie elementu obrabianego przy spadku ciśnienia przez element zaciskowy, przy założeniu kształtowego łączenia szczęk chwytających (tylko dla wariantu GHK).

Wyposażenie/opcje

Skok na szczękę	60 [mm]
Siła chwytająca przy zamykaniu	155 [N]
Siła chwytająca przy otwieraniu	130 [N]
Czas zamykania	0.25 [s]
Czas otwierania	0.25 [s]
Masa własna zamontowanej szczęki chwytnej maks.	0,3 [kg]
Maks. długość szczęk chwytających	150 [mm]
Dokładność powtarzania +/-	0.05 [mm]
Ciśnienie robocze min.	3 [bar]
Ciśnienie robocze maks.	8 [bar]
Nominalne ciśnienie robocze	6 [bar]
Temperatura robocza min.	+5 [°C]
Temperatura robocza maks.	+80 [°C]
Pojemność cylindra na cykl	30 [cm³]
Typ ochrony wg IEC 60529	IP40
Masa	0.62 [kg]

Szczęka uniwersalna aluminium UB5004AL
Szczęka uniwersalna stal UB5004ST

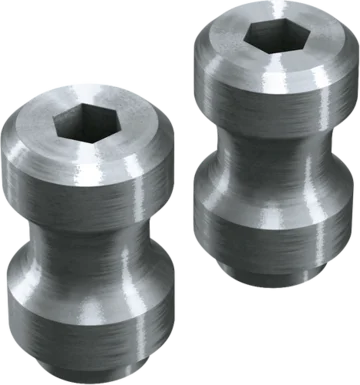

Zestaw elementów luźnych do szczęki wymiennej WB5004L
Część stała szczęki wymiennej WB5004F

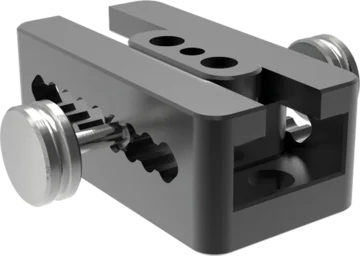

Szczęki ustawcze z aluminium EB5004AL
Szczęki ustawcze ze stali EB5004ST
Płytka pośrednicząca APGH6000
Zestaw szczęk uniwersalnych aluminium UB6000-B
Ciśnieniowe zawory bezpieczeństwa z szybkim odpowietrzeniem DSV1-8E
Ciśnieniowe zawory bezpieczeństwa DSV1-8
Indukcyjny czujnik zbliżeniowy — wtyk M8 NJ6.5-E2S
Indukcyjny czujnik zbliżeniowy — przewód 5 m NJ6.5-E2-01
Czujnik pola magnetycznego kątowy, kabel 0,3 m - Wtyczka M8 MFS01-S-KHC-P1-PNP
Czujnik pola magnetycznego kątowy, kabel 5 m MFS01-K-KHC-P1-PNP
Czujnik pola magnetycznego prosty, kabel 0,3 m - Wtyczka M8 MFS02-S-KHC-P1-PNP
Czujnik pola magnetycznego prosty, kabel 5 m MFS02-K-KHC-P1-PNP
Złącze wtykowe proste, przewód 5 m — gniazdo M8 KAG500
Złącze wtykowe kątowe, przewód 5 m — gniazdo M8 KAW500
Złączka wytkana konfekcjonowana prosta — wtyk M8 S8-G-3
Złączka wytkana konfekcjonowana prosta — wtyk M12 S12-G-3

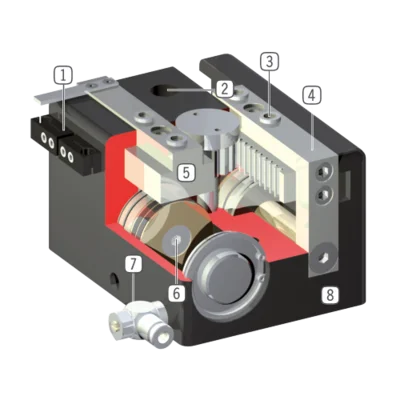

Element zaciskowy
Gniazdo indukcyjnego czujnika zbliżeniowego
Mocowanie i pozycjonowanie
Możliwość zastosowania na różnych stronach dla zapewnienia indywidualnego montażu
Demontowana tuleja centrująca
Szybkie i ekonomiczne pozycjonowanie szczęk chwytających
Szczęka chwytająca
Mocowanie konkretnej szczęki chwytającej
Precyzyjne, długie prowadzenie w rowku o kształcie litery „T”
Duże pochłanianie sił i momentu
Napęd
Dwa siłowniki pneumatyczne o podwójnym działaniu Synchronizacja przez koło zębate
Doprowadzanie energii
możliwe z kilku stron UWAGA: Chwytaki o dużym skoku należy zawsze eksploatować z dostarczonym dławikiem odprowadzanego powietrza (regulacja prędkości).
Wytrzymała, lekka obudowa
Stop aluminium pokryty twardą powłoką
