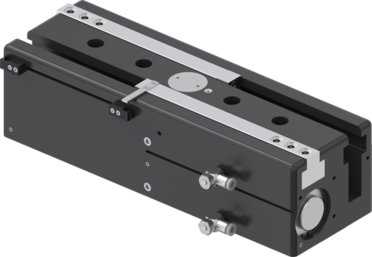

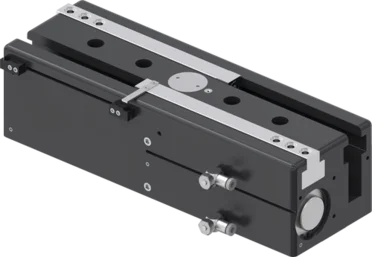

GH63150-B
2-Backen-Parallelgreifer mit großem Hub
Serie GH6000
"Der Robuste"
- Bis zu 25% längere Greifbacken möglich im Vergleich zur Benchmark
Höchste Kräfte- und Momentenaufnahme ermöglicht Ihnen den flexiblen Einsatz bei höchster Dynamik - Über 30% leistungsstärker als der Benchmark
Gewichts- und Kraftoptimierung senkt die Kosten Ihrer Anwendung, da alle Komponenten kleiner dimensioniert werden können - Störungsfreier Dauereinsatz
Unsere kompromisslose Qualität „Made in Germany“ garantiert Ihnen bis zu 10 Mio. Zyklen ohne Wartung - Werkstücksicherung bei Druckabfall über Klemmelement unter Voraussetzung einer formschlüssigen Greifbackengestaltung (nur bei Variante GHK)
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
IP40

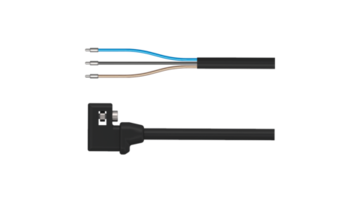

Magnetfeldsensor
Induktiver Sensor
Technische Daten
| Hub pro Backe | 150 [mm] |
| Greifkraft beim Schließen | 2270 [N] |
| Greifkraft beim Öffnen | 1900 [N] |
| Schließzeit | 0.95 [s] |
| Öffnungszeit | 0.95 [s] |
| Eigengewicht montierte Greifbacke max. | 3.5 [kg] |
| Länge Greifbacken max. | 300 [mm] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck min. | 3 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur min. | +5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 1215 [cm³] |
| Schutzart nach IEC 60529 | IP40 |
| Gewicht | 12 [kg] |

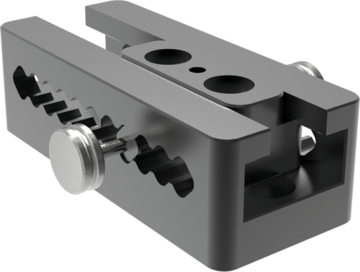

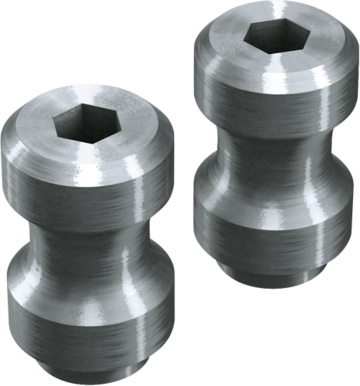

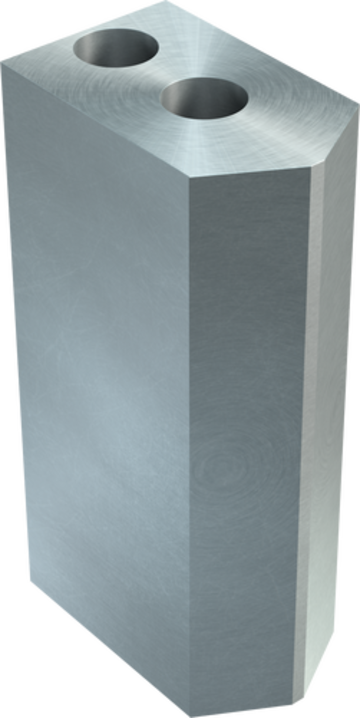

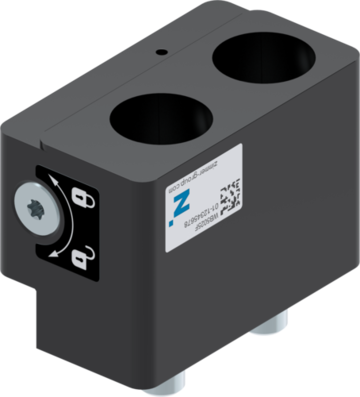

Zubehör
Aufbau im Schnitt
- Klemmbock
Aufnahme für induktiven Näherungsschalter - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Abnehmbare Zentrierhülse
schnelle und kostengünstige Positionierung der Greifbacken - Greiferbacke
Aufnahme der individuellen Greifbacke - präzise, lange T-Nutenführung
Hohe Kräfte- und Momentenaufnahme - Antrieb
zwei doppelwirkende Pneumatikzylinder über Zahnrad synchronisiert - Energiezuführung
von mehreren Seiten möglich VORSICHT: Großhubgreifer immer mit mitgelieferter Abluftdrossel betreiben (Geschwindigkeitsregulierung) - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung
