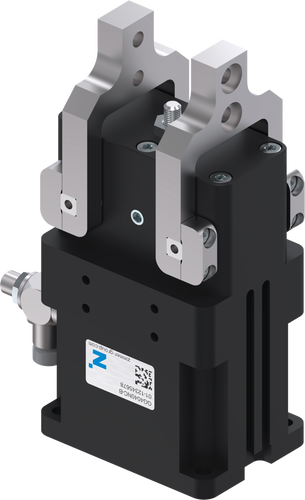

GG4032NC-B
2-Backen-Radialgreifer
Serie GG4000
- zur Aufnahme von Induktiven Sensoren
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
Feder schließend C
IP64
Korrosionsgeschützt
Magnetfeldsensor
Induktiver Sensor
Sperrluft
Technische Daten
| Hub pro Backe | 90 [°] |
| Greifmoment beim Schließen bei 0° | 6.5 [Nm] |
| Durch Feder abgesichertes Greifmoment | 1 [Nm] |
| Greifkraft beim Schließen bei 0° | 430 [N] |
| Eigengewicht montierte Greifbacke max. | 0.055 [kg] |
| Länge Greifbacken max. | 65 [mm] |
| Schließzeit | 0.06 [s] |
| Öffnungszeit | 0.08 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck min. | 4 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur min. | 5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 13 [cm³] |
| Schutzart nach IEC 60529 | IP64 |
| Gewicht | 0.27 [kg] |
Zubehör
Aufbau im Schnitt
- Hubeinstellschraube
stufenlos einstellbarer Öffnungshub - Abnehmbare Zentrierhülse
Aufnahme der individuellen Greifbacke - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Abfragenut
Befestigung und Positionierung der Magnetfeldsensoren - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Integrierte Greifkraftsicherung
im Zylinderraum eingesetzte Feder als Energiespeicher - Positionsabfrage
Permanentmagnet zur direkten Abfrage der Kolbenbewegung - Klemmbock
Aufnahme für induktiven Näherungsschalter - abgedichteter Drehpunkt
für den Einsatz unter extremen Bedingungen
