Werkzeugwechsler
Serie WWR1000
- Sicherer Halt bei Druckabfall
Ein redundantes System, erzeugt durch die Kombination von Federspeicher und mechanische Selbsthemmung, garantiert Ihnen eine sichere Maschine - Handlingsgewichte von bis zu einer Tonne
Selbst mit dem größten Robotern können Sie mit diesem Wechsler prozesssicher automatisierte Wechselvorgänge durchführen - Unerschöpfliche Vielfalt an Medienüberträgern
Egal welches Medium Sie übertragen wollen, wir haben vieles schon einmal umgesetzt und werden auch für Ihre Anforderungen die passende Lösung finden!
Baugröße: WWR1160 | ||||
| Bestell-Nr. | Anschlussflansch nach EN ISO 9409-1 | Energieübertragung elektrisch | Energieübertragung fluidisch | |
|---|---|---|---|---|
| WWR1160F | TK 160 | optional | optional | |
| WWR1160L | TK 160 | optional | optional | |
Baugröße: WWR1200 | ||||
| Bestell-Nr. | Anschlussflansch nach EN ISO 9409-1 | Energieübertragung elektrisch | Energieübertragung fluidisch | |
| WWR1200F | TK 200 | optional | optional | |
| WWR1200L | TK 200 | optional | optional | |
- Festteil
Zur roboterseitigen Montage - Zentrierbolzen
Verdrehsicherung und Positionierung für Losteil - Losteil
Zur werkzeugseitigen Montage - Verriegelungsbolzen
der Verriegelungshülse angepasst - Antrieb
doppeltwirkender Pneumatikzylinder - Integrierte Feder
Energiespeicher bei Druckabfall - Kolbenstellungsabfrage
Über induktiven Näherungsschalter - Verriegelungshülse
- Roboterflansch

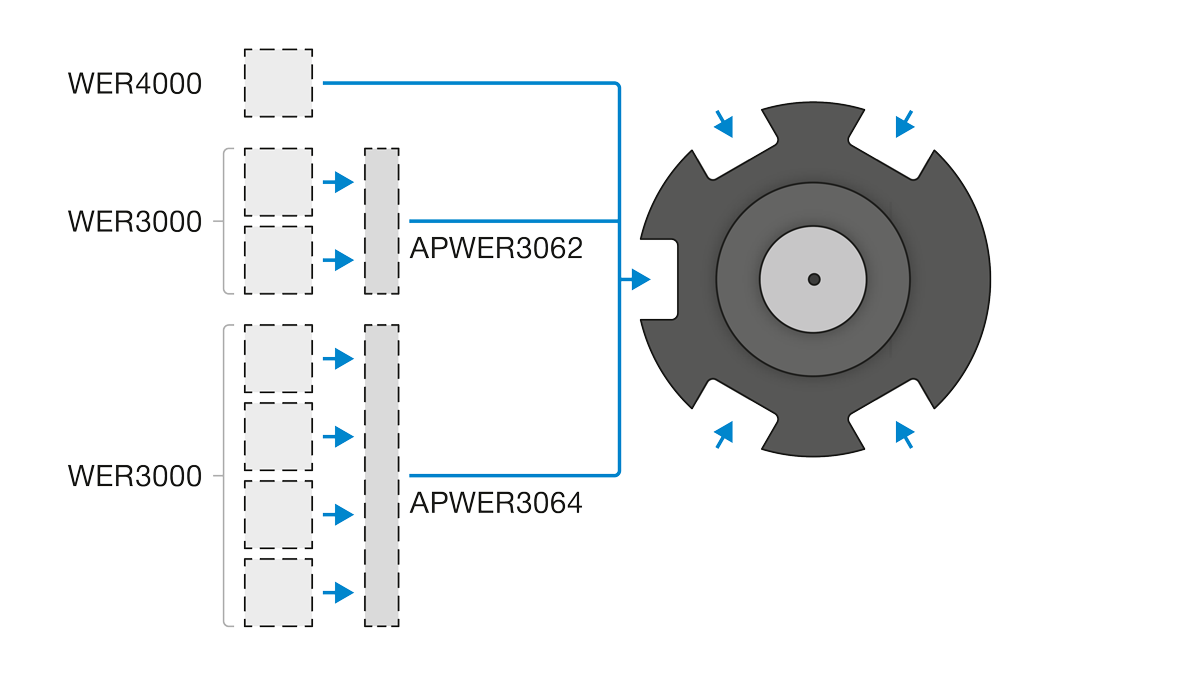

Teilkreis nach EN ISO 9409-1 - Befestigung Energieelement
