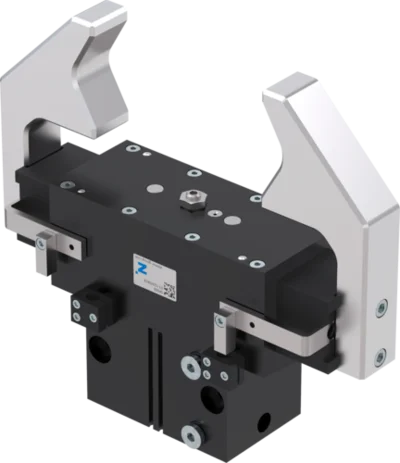

Pinces parallèles deux mors
Série GP200
"L’application variable"
- Réglage de la course en continu
Vous pouvez ajuster la course individuellement à votre application à l’aide d’une vis de réglage - Technique éprouvée
La fiabilité éprouvée depuis plus de 20 ans vous garantit une production fluide - Protection contre l’encrassement
Grâce aux racleurs situés sur les dispositifs de guidage, vous pouvez utiliser la pince en toute sécurité, même dans des conditions ambiantes difficiles
Caractéristiques de la série
10 millions de cycles sans maintenance (max.)
Fermeture à ressort C
Force élevée S
IP40
Capteur magnétique
Capteur inductif
Joint air de barrage
Taille d’installation: GP224 | ||||
| N° de commande | Course par mors | Force de préhension à la fermeture | Force de préhension à l'ouverture | |
|---|---|---|---|---|
| GP224-B | 12 [mm] | 170 [N] | ||
| GP224-B-99 | 12 [mm] | 160 [N] | 160 [N] | |
| GP224S-B | 6 [mm] | 335 [N] | ||
| GP224S-B-99 | 6 [mm] | 335 [N] | 335 [N] | |
Taille d’installation: GP240 | ||||
| N° de commande | Course par mors | Force de préhension à la fermeture | Force de préhension à l'ouverture | |
| GP240-B | 20 [mm] | 510 [N] | ||
| GP240-B-99 | 20 [mm] | 435 [N] | 435 [N] | |
| GP240S-B | 8 [mm] | 1290 [N] | ||
| GP240S-B-99 | 8 [mm] | 1105 [N] | 1105 [N] | |
Taille d’installation: GP260 | ||||
| N° de commande | Course par mors | Force de préhension à la fermeture | Force de préhension à l'ouverture | |
| GP260 | 30 [mm] | 800 [N] | ||
| GP260-99 | 30 [mm] | 665 [N] | 665 [N] | |
| GP260S | 10 [mm] | 2480 [N] | ||
| GP260S-99 | 10 [mm] | 2120 [N] | 2120 [N] | |
Taille d’installation: GP280 | ||||
| N° de commande | Course par mors | Force de préhension à la fermeture | Force de préhension à l'ouverture | |
| GP280 | 40 [mm] | 1690 [N] | ||
| GP280-99 | 40 [mm] | 1390 [N] | 1390 [N] | |
| GP280S | 15 [mm] | 4500 [N] | ||
| GP280S-99 | 15 [mm] | 3690 [N] | 3690 [N] | |
- Réglage de la course
en continu pour l‘ouverture vis de réglage comprise dans la livraison - Accouplement à coin avec guidage forcé
mouvement synchrone des mors de la pince transmission de forces élevées - Guidage prismatique
absorption de forces et couples élevés - Mors de préhension
fixation des mors de préhension - Fixation et positionnement
alternatifs sur plusieurs côtés pour un montage individuel - Rainure de détection
fixation et positionnement des détecteurs magnétiques - Entraînement
vérin pneumatique à double effet - Alimentation d‘énergie
possible sur plusieurs faces
