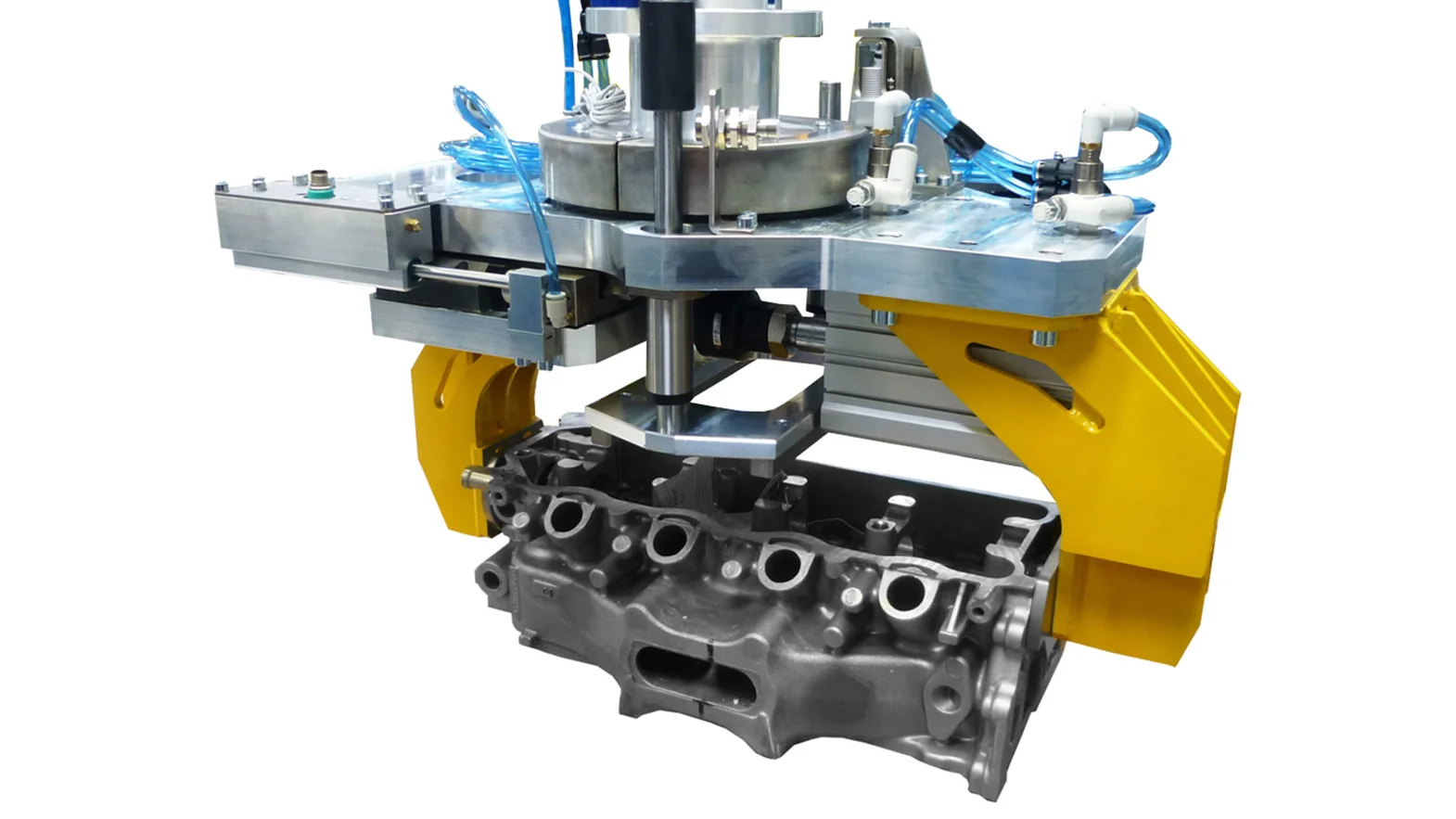

Pince pour culasses

Défi

Sur la ligne de fabrication de culasses 4 et 6 cylindres d’un constructeur de tracteurs, les machines-outils devaient être chargées et déchargées automatiquement.

Solution

La solution comprenait un design de pince au poids optimisé, un système manuel de changement rapide de mors et un système de mesure de la course pour la détection du type. Un presseur actif ainsi qu’un équilibrage d’axe servaient à la « remise sous tension ».

Faits saillants et données techniques

IP64
Pneumatiques
Préhension externe

Type d’entraînement	PNEU
Force de préhension max.	3000 [N]
Concept de préhension	FORM
Protection de la préhension	KLE
Course max.	100 [mm]
Classe IP	IP64
Poids système	42 [kg]
Poids de la pièce max.	15 [kg]
Température max. de la pièce à usiner	80 [°C]
