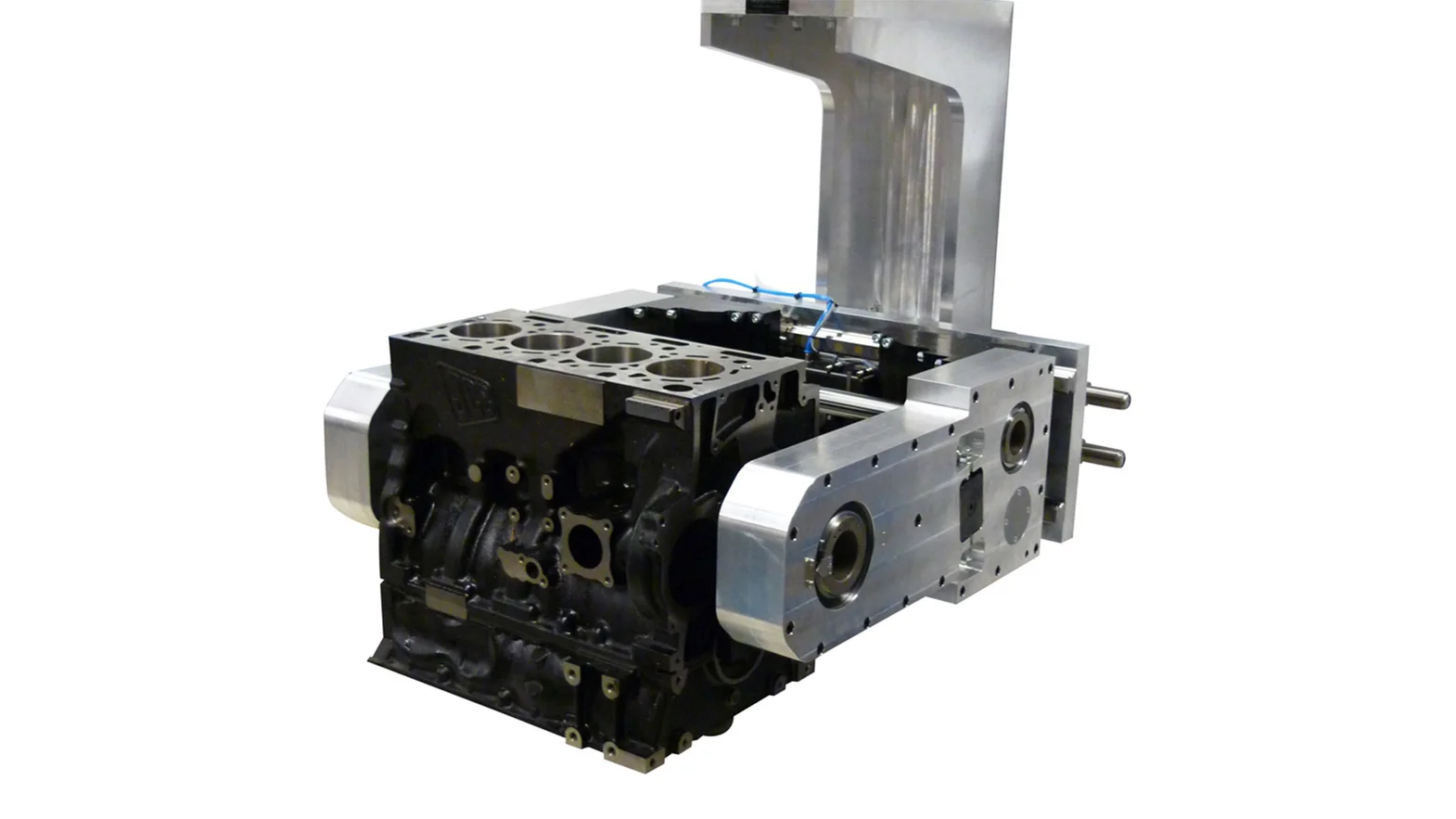

Pince pour carter de vilebrequin

Défi

Sur la ligne de fabrication en chaîne de blocs-cylindres d’un constructeur de véhicule utilitaires, les machines-outils devaient être chargées et déchargées automatiquement. Les défis principaux étaient posés par les différences de poids des blocs-cylindres et dans la réorientation des pièces dans la pince.

Solution

La solution utilisée était un axe de support pneumatique renforcé, deux pinces à grande course standard de la série GH6400 et un mors pivotant servomotorisé qui servait à faire pivoter les pièces.

Faits saillants et données techniques

IP40
Pneumatiques
Entraînement servomoteur AC

Type d’entraînement	PNEUELE
Force de préhension max.	3200 [N]
Concept de préhension	FORM
Protection de la préhension	KLE
Course max.	120 [mm]
Classe IP	IP40
Poids système	350 [kg]
Poids de la pièce max.	200 [kg]
Température max. de la pièce à usiner	80 [°C]
