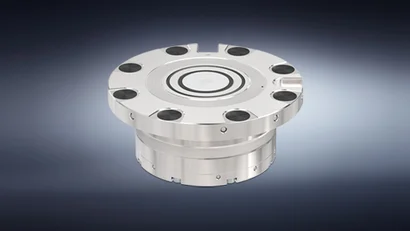

Neuer Nullpunktspannsystem-Baukasten
Die Zimmer Group präsentiert im Januar 2021 ihren neuen Nullpunktspannsystem-Baukasten SPN, der mit zahlreichen Features überrascht und höchsten Ansprüchen gerecht wird. So steht neben einer auf die Basisfunktionen reduzierten Standard-Variante, welche die grundlegenden Funktionen wie Entriegeln und PLUS-Anschluss erfüllt, auch eine Advanced-Variante zur Auswahl.
Die neue SPN Advanced-Variante ist eine High-End-Version, die besonders in der automatisierten Fertigung gefragt ist. Das Edelstahl gehärtete und somit rostfreie Nullpunktspannsystem der Advanced-Serie bietet eine Reihe von Funktionen, die in dieser Form und Zusammenstellung derzeit auf dem Markt einzigartig sind. Neben dem standardmäßig vorhandenen PLUS-Anschluss - ein zusätzlicher Pneumatikanschluss mit dessen Hilfe die Einzugskraft signifikant gesteigert werden kann - ist hier vor allem die äußerst praktische Funktion einer integrierten Auflagenkontrolle zu nennen. Die Auflagenkontrolle ermöglicht mit Hilfe eines angeschlossenen Durchflussmessers oder Staudruckmessers die Kontrolle, ob das Werkstück bzw. die Spannpalette auf der Fläche des Nullpunktspannsystems aufliegt. Eine pneumatische Kolbenstellungsabfrage ist ebenso wie ein Ausblasen der Bolzenöffnung sowie eine Auflagenflächenreinigung bereits standardmäßig im SPN Advanced integriert. Das Nullpunktspannsystem SPN Advanced bietet für den Anwender maximale Flexibilität mit gleich zwei Anschlussmöglichkeiten – zum einen über eine Anspiegelung an der Flanschfläche und zum anderen über eine Verschlauchung am Boden des Systems. Sicherheit wird auch beim SPN Advanced groß geschrieben und so gewährleistet neben einer serienmäßig verbauten Ausblasfunktion auch eine optionale automatische Verschlusskappe einen optimalen Schutz vor eindringenden Fremdpartikeln.
Maximale Kräfte bei höchster Wiederholgenauigkeit
Beide Nullpunktspannsysteme (SPN Standard und SPN Advanced) sind in der Lage maximale Kräfte bei höchster Wiederholgenauigkeit aufzunehmen. Dies gelingt durch ein ausgereiftes Spannprinzip, in dem formschlüssig mittels Klemmsegmenten verriegelt wird. Im Gegensatz zu gewöhnlichen Punktberührungen durch Kugeln in konventionellen Systemen, erzeugen die an die Spannkontur angepassten Klemmsegmente eine Flächenberührung zwischen Spannsystem und Bolzen, wodurch die Systeme eine sehr hohe Steifigkeit aufweisen.
Umfangreiches Zubehör
Erweitert wird das Produktprogramm durch Spannplatten mit bereits integrierten Nullpunktspannsystemen. Serienmäßig sind diese mit Standard-SPN-Nullpunktspannsystemen bestückt, können jedoch optional mit einem SPN Advanced ausgestattet werden, falls der Kunde eine Abfragemöglichkeit für seine Anwendung benötigt. Das Zubehörprogramm reicht dabei von Spannplatten mit zwei Nullpunktspannsystemen bis hin zu Spannplatten mit sechs Nullpunktspannsystemen. So lassen sich alle Anforderungen in der Praxis abdecken. Ebenfalls optional erhältlich sind ein automatischer Verschluss, der zuverlässig die Bolzenöffnung schützt, sowie Spannbolzen. Die Spannbolzen können unmittelbar in das Werkstück eingebracht werden, um dieses mittels der Nullpunktspannsysteme präzise, wiederholgenau und kosteneffizient zu spannen. Auf diese Weise ist eine komplette fünf-Seitenbearbeitung in einer Werkstückaufspannung möglich. Die unterschiedlichen Spannbolzen gewährleisten dabei das gewünschte Präzisionsspannen in unterschiedlichen Raumachsen. Der Zentrierbolzen definiert den Referenzpunkt des Werkstücks und generiert die Präzision in X-, Y- und Z-Richtung. Während der Schwertbolzen Präzision in X-, oder Y- und Z- Richtung generiert, spannt der Spannbolzen ausschließlich in Z-Richtung. Darüber hinaus ist ein separater Verschlussbolzen bereits im Lieferumfang enthalten, welcher die Bolzenöffnung bei Nichtverwenden verriegelt, um diese dadurch optimal zu schützen.
