Werkzeugwechsler
Serie HWR2000
![](/fileadmin/_processed_/9/6/csm_SOM_BIL_SER_HWR2000__SALL__AIN__V2_bea87d785d.png)
- Wechseln im Sekundentakt
Senken Sie Ihre Rüstkosten und minimieren Sie die Stillstandszeiten durch einen sekundenschnellen Wechsel Ihres Werkzeuges - Integrierte Luftübertrager
Zur Versorgung von pneumatischen Aktoren. Über optional erhältliche Energieelemente können weitere Medien übertragen werden. - Verlierschutz inklusive
Ein ungewolltes Herabfallen des Werkstückes ist ausgeschlossen - das bedeutet höchste Sicherheit für Mensch und Maschine
Baugröße: HWR2031 | ||||
Bestell-Nr. | Anschlussflansch nach EN ISO 9409-1 | Energieübertragung pneumatisch | Durchfluss je Überträger | |
---|---|---|---|---|
HWR2031F | TK 31,5 | 4 [Anzahl] | 150 [l/min] | |
HWR2031L | TK 31,5 | 4 [Anzahl] | 150 [l/min] | |
Baugröße: HWR2040 | ||||
Bestell-Nr. | Anschlussflansch nach EN ISO 9409-1 | Energieübertragung pneumatisch | Durchfluss je Überträger | |
HWR2040F | TK 40 | 4 [Anzahl] | 150 [l/min] | |
HWR2040L | TK 40 | 4 [Anzahl] | 150 [l/min] | |
Baugröße: HWR2050 | ||||
Bestell-Nr. | Anschlussflansch nach EN ISO 9409-1 | Energieübertragung pneumatisch | Durchfluss je Überträger | |
HWR2050F | TK 50 | 8 [Anzahl] | 150 [l/min] | |
HWR2050L | TK 50 | 8 [Anzahl] | 150 [l/min] |
![](/fileadmin/_processed_/6/b/csm_SOM_SCH_FUN_HWR2000__SALL__AIN__V4_5c03e1b1a1.png)
- Festteil
Zur roboterseitigen Montage - Roboterflansch
Teilkreis nach EN ISO 9409-1 - Excenterbolzen zur Verriegelung
mit federunterstützter Einrastfunktion - Verriegelungsbolzen

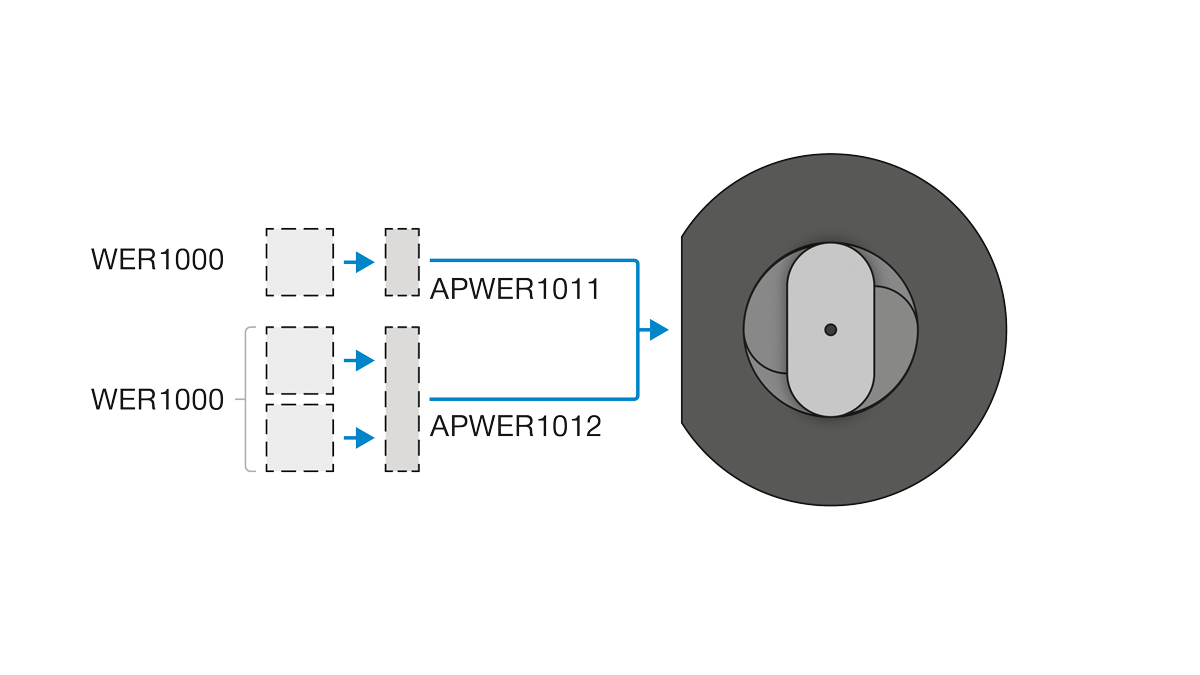

der Verriegelungshülse angepasst - Befestigung Energieelement
- Integrierte Luftdurchführung
Luft- / Vakuumdurchführung schlauchlose Ansteuerung möglich - Losteil
zur werkzeugseitigen Montage
